TQS – CLASSIC KASSETTENSTRAHLER
Alle TQS-Kassettenstrahler zeichnen sich durch homogene Leuchtbilder, prozessangepasste Reaktionszeiten, Langlebigkeit und Robustheit aus. Somit sind sie ideal für zyklische oder häufig unterbrochene Produktionsprozesse. Ihre verwindungssteifen Gehäuse bestehen aus tiefgezogenem aluminium-plattierten Eisenblech; Ihre ausgezeichneten Reflektionseigenschaften gewährleisten eine effiziente Wärmeübertragung.

Sie legen Wert auf hohe IR-Performance und Langlebigkeit?
Dann berücksichtigen Sie unseren, seit Jahrzehnten bewährten, mittelwelligen Quarz-Kassetten-Infrarot-Flächenstrahler, den CLASSIC-Strahler. Strahlungs- und Konvektionsverluste werden durch hochwirksame Metallreflektoren auf ein Minimum reduziert. Gegen starke Temperaturwechsel reagieren unsere Strahler unempfindlich.
Der CLASSIC-Strahler ist konzipiert für den industriellen Einsatz in allen Thermoforming-Maschinen und zeichnet sich durch seine sehr zügige Aufheizzeit, gleichmäßigen Leuchtbildern und höchster Langlebigkeit aus.
Der CLASSIC-Strahler benötigt Haltestrom.

1. In-Positionsfahren des unteren und des oberen Strahlerfeldes

2. Werkstückaufheizen

3. in Ruhepositionsverfahren des unteren und des oberen Strahlerfeldes

4. Werkstück-Vakuumformen

5. Werkstück-Kühlen

6. Werkstück-Entladen

7. Folien-Neubeladen

100% Leistungsaufnahme

25 – 30 % Haltestrom

D.h., während eines Produktionszykluses, der die Produktionsschritte 1. – 7. umfasst, muss der CLASSIC-Strahler für die Schritte (1), (3) bis (7) mit ca. 25 – 30% seiner Nennspannung zur Aufrechterhaltung für die Startwärme des nächsten Produktionszykluses beaufschlagt werden. (vgl. Arbeitsweise und Energieverbrauch VELOX-Strahler.)

Alle VELOX-Strahler sind auch für einen senkrechten Einbau erhältlich.

Performance-Werte, die überzeugen!

Rot: CLASSIC-Strahler – typisches Strahleransprechen
Blau: VELOX-Strahler – ca. 50% schnelleres Strahleransprechen

TQS – CLASSIC – FSM ST
der langlebige IR-Strahler

Leistung:	Von 160 – 400 Watt
Spannungen:	110 V – 480 V
Regelung:	Mit Transformatoren, Thyristorreglern und elektronischen Leistungsstellern.
Bestrahlung:	Gleichmäßig mit breitem Emissionsspektrum im mittelwelligen IR-Bereich.
Leuchtbild:	Homogen über die gesamte Strahleroberfläche
Strahlungs- und Konvektionsverluste:	Reduziert durch hochwirksame Metallreflektoren
Starke Temperaturwechsel:	Unempfindlich
Lebensdauer:	Bis zu 20.000 Betriebsstunden
Gehäuse:	Aluminium-plattiertes Eisenblech mit besten Reflektionseigenschaften
Befestigungsarten:	Steckbar
Gewicht:	Ca. 200 g

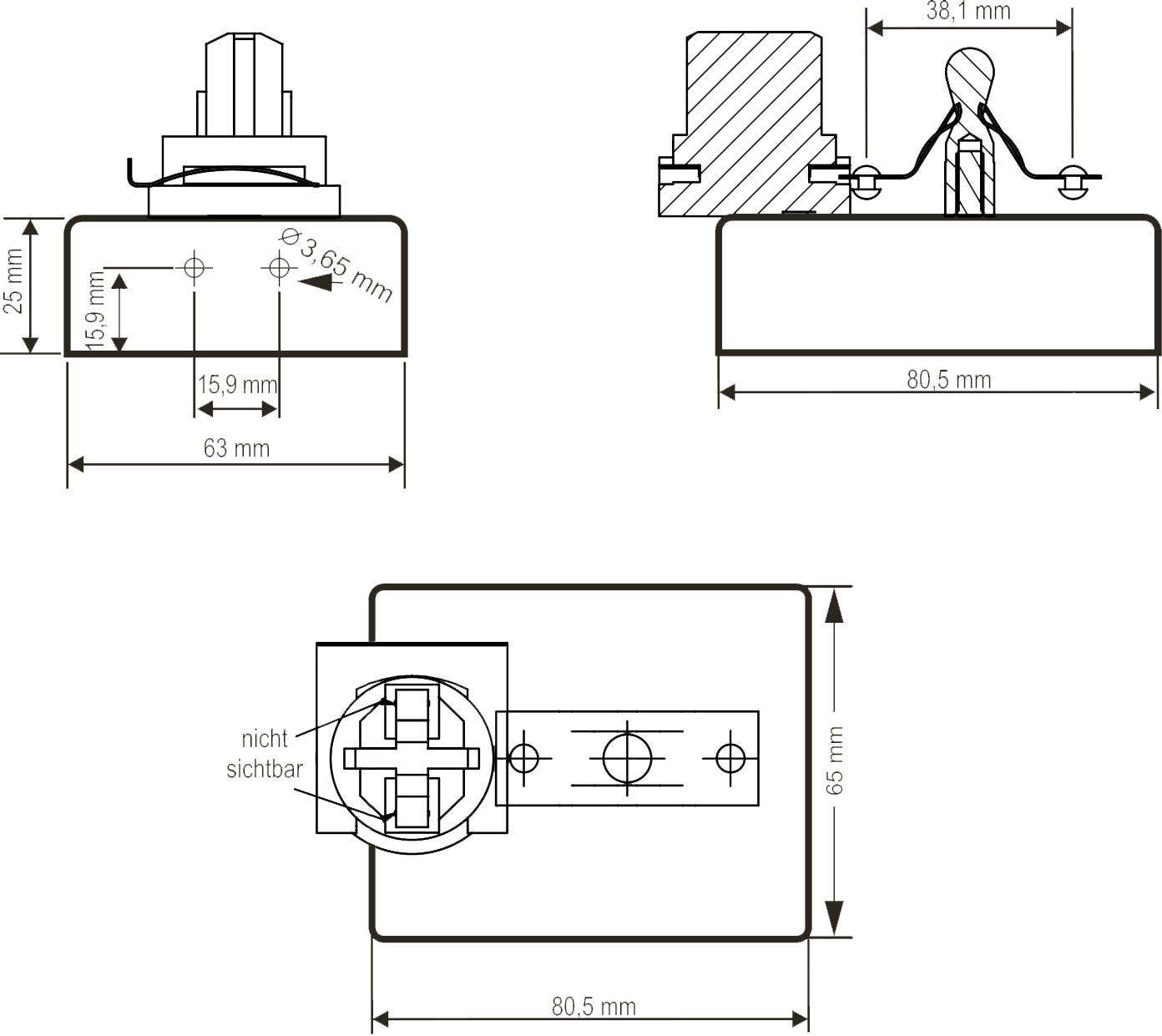

Kassettenabmessung:	80,5x25x63 mm (LxHxB)
Einbaulage:	Standardmäßig waagerecht
Alleinstellungsmerkmal:	Sonderanfertigung für senkrechten Einbau

Typ	Leistung in Watt	Max. Oberflächen- temperatur in °C	Max. Leistungs- dichte in kW/m²
FSM 160	160	641	31
FSM 200	200	690	42
FSM 250	250	759	53
FSM 300	300	789	64
FSM 400	400	789	75

Einsatzgebiete:
Thermoforming
Thermolaminierung
Schrumpfverpackung
Kabel- und Gummi-Produktion
Kleberaktivierung
Trocknung von Feuchtigkeit, Farben, Lacken, Textilien, Fotos und Sandgussformen

Branchenlösungen:
Druckindustrie
Beschichtungsindustrie
Holzindustrie
Papierindustrie
Textilindustrie
Gummi-, Kabel- und Kunststoffindustrie
Druckelektronikindustrie
